NCSC工法とは

NCSC工法の「NCSC」はNon Chemical Scale Control の略で、薬品を使わずにスケールコントロールを行う工法です。
BW水改質装置により、熱交換を阻害する炭酸カルシウム(CaCo3)や二酸化ケイ素(SiO2)などのスケールを除去し、また付着を防止する事で、消費電力の削減や薬液注入量の削減などの効果を生み出す工法です。(特許第6703660号)

NCSC工法は、
水改質によってスケール除去・スケール付着防止を行い
消費電力削減の効果をもたらします

スケール除去・スケール防止のメカニズム

炭酸カルシウム(CaCO₃)に対して

通常の水の場合

一般に給水施設では、ポンプで加圧された水が送られます。そのため高圧に加圧された水には気体が大量に溶け込んでおり、水栓を開放して通常圧に戻ると溶け込んでいた気体が気化して大量の気泡が発生します。
この状態の中、水中の二酸化炭素がカルシウムイオンと化合し炭酸カルシウム(CaCO₃)の結晶化が進みます。

BW改質水の場合

改質水においては、とけ込んでいた気体が気化せずに水分子の連なりの中に『包摂』され(水和化)、粒度の揃った水分子の安定状態を保っています。
これは、通常の水にみられる『水栓解放後にアルカリシフトする現象』が抑制されていることからも確認することができます。(右図:処理水及び未処理水のpHの経時変化)
この状態の中では、スケールとして付着している炭酸カルシウムCaCO₃が水中に包摂された二酸化炭素CO₂と反応して水溶性の重炭酸カルシウムCa(HCO₃)²になります。そのため、固着したスケールは容易に剥離します。
CaCO₃ + CO₂ → Ca(HCO₃)²

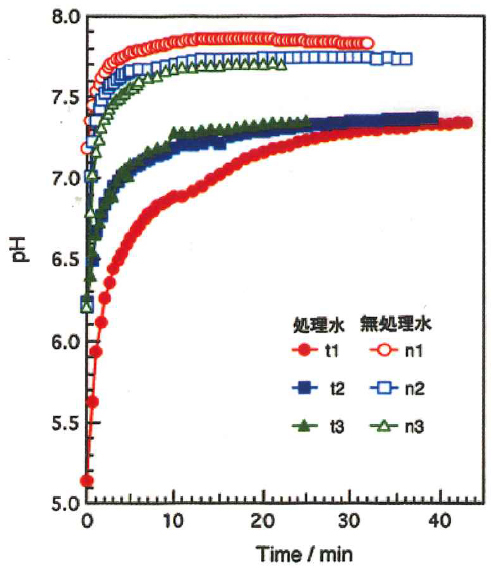

処理水及び無処理水のpHの経時変化(支持電解質0.1MKCLを入れて測定)

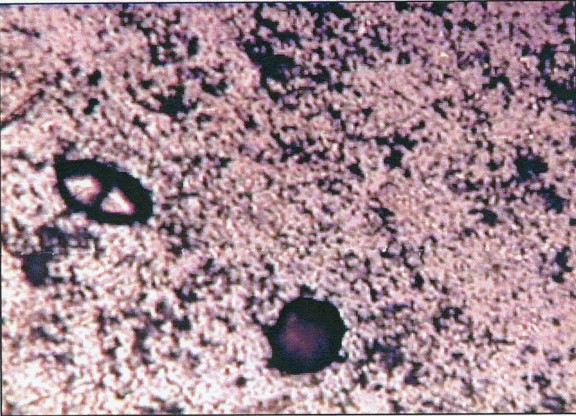

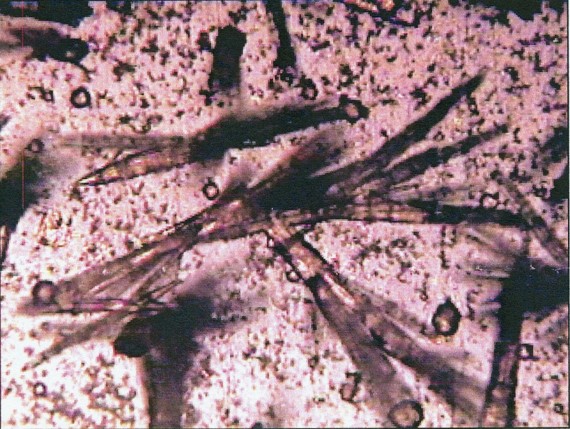

改質水では、スケールはカルサイト結晶(粒状結晶)として析出します。カルサイト結晶はスケールとして固着しにくく、仮に付着しても容易に払しょく出来ます。一方、通常の水ではアラゴナイト結晶(針状結晶)のスケールとして強固に固着しやすく、カルサイトに比べ10倍の容積となり、空気層を多量に持つので熱伝導を阻害します。

二酸化珪素(シリカ=SiO2)に対して

通常の水の場合

シリカ(二酸化珪素)はゲル状の被膜を形成し、徐々に堆積して強固なスケールとなって固着します。

BW改質水の場合

改質水の中では、シリカの周囲を水分子が取り囲む現象が起こりゲル状の被膜の形成を防ぎます。そのためシリカの堆積やスケールの付着が起こりにくくなります。

某精密射出成型工場の事例

省エネ効果

冷却塔内にBWプレートを1枚・補給水配管にBWΩ25を設置し、冷却水配管内のスケールが除去された事で熱効率が改善し、圧縮機(冷凍機コンプレッサー)の負荷が軽減された為、消費電力30%削減。

フィルター交換周期の改善

生産設備用冷却水配管に設置された50μmフィルターは、通過する冷却水の水圧が5.0kg/cm2に到達した際に実施

通常水:1週間で水圧が5.0kg/cm2に到達
改質水:フィルター交換直後の水圧3.1kg/cm2が3週間経過しても3.4kg/cm2でした。

フィルター交換時期は、1週間から1ケ月以上に大幅に延長

NCSC工法 実現可能性の調査法について

NCSC工法は、事前検査を行うことで実現性の有無を確認することが可能です。

NCSC工法の適用可能性のテスト法:蒸発残留試験

「実施してみて効果が分る」という不確実性を減らすため、FS(feasibility study)テスト(実現可能かを見極めるテスト)を実施しています。手順は以下のとおりです。

  1. 実施予定の設備に使われている水の検査データを確認、必要に応じて弊社で検査。
  2. 実施予定設備の水4リッターを検体水として弊社の検査室に送付いただく。
  3. 検体水の半量をBW処理しBW処理有無の2つの検体水を作成。
  4. 検体水を恒温装置で蒸発処理し水中のスケール成分濃度を高め金属板に析出させる。
  5. 上記で得られた処理有無の水中の結晶をマイクロスコープで比較する。

蒸発残留試験 手順

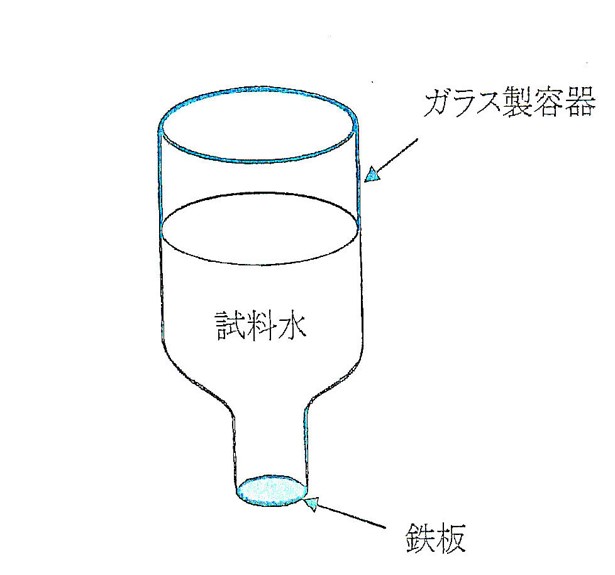

  1. 処理水と未処理水をガラス容器に入れる。容器の上方は開放してあり、底は亜鉛メッキを除去した鉄板とバイトンゴムパッキンで密閉。
  2. この容器ごと98℃の温浴に漬けて加熱し、10倍濃縮して溶存物質を析出させる。
  3. 濃縮水を捨て、鉄板をエアーブローで乾燥させる。
  4. 鉄板上に析出した蒸発残留物を顕微鏡で観察。

産総研晶析テスト(CaCo3)

NCSC工法のまとめ

  • 薬剤・電力を使用せずに設備・配管のスケール除去・スケールの付着を防止
  • 熱交換効率が改善し、冷凍機コンプレッサーの消費電力を30%削減
  • フィルターの交換周期が大幅に延長
